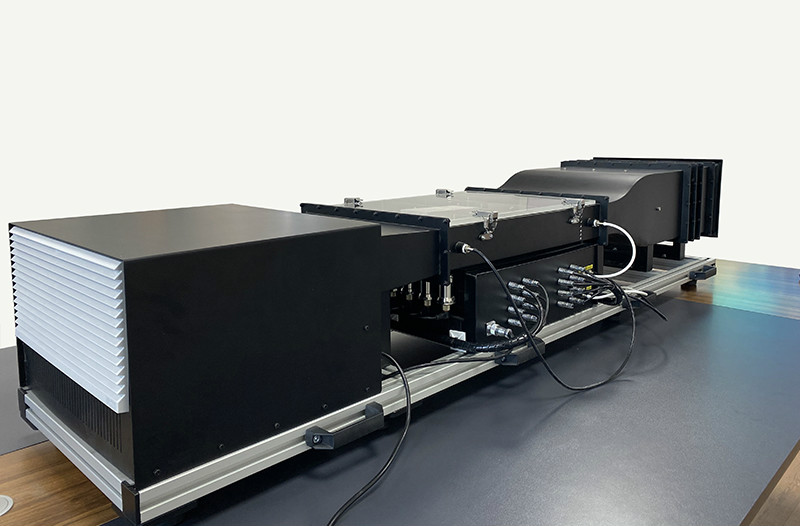

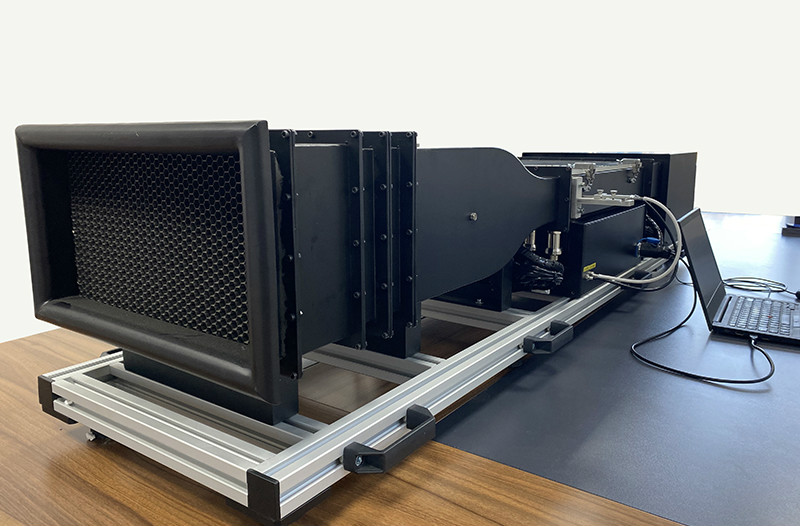

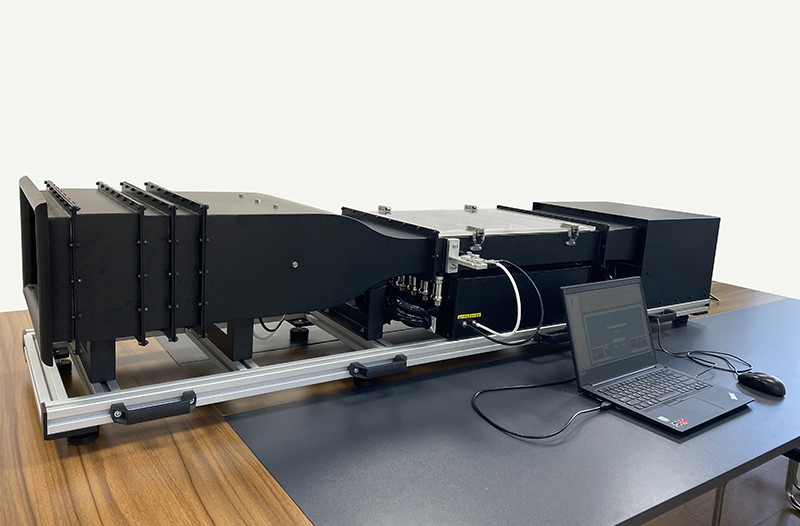

GTI熱阻測試風洞 MODELX5609是針對電子元器件發熱及散熱等相關指標測試需求而設計的一款測試風洞。風洞采用直流吸風式結構，試驗段形式為封閉試驗段，動力段采用4臺80mm直徑軸流風機以并聯方式運行。

功能：
1.元器件溫度測試：評估空氣流量對單個或多個元器件的溫度、PCB響應及可靠性的影響；
2.散熱器特性測試：測試自然對流或強制對流散熱器的散熱特性；
3.流量測試：使用已校準的流量傳感器進行傳感器校準；
4.空氣流動和壓降測試：測試部件對氣流的阻力和壓降的影響，測試流經部件的氣流特性、可視化流動試驗、熱阻測量并可生成P-Q曲線；
5.多PCB測試：測試多個PCB的熱量和流量分布。

特點：
1.具備強大的測試軟件功能；
2.擁有多達20個傳感器端口；
3.通過控制風機轉速和運行風機的數量來改變流量；
4.超大的全樹脂試驗段觀察窗來觀察流量分布。
5.超大的測試件安裝平臺滿足不同尺寸、不同數量和不同位置的測試件的測試需求。

規格參數：

型號	X5609
風速范圍	（2~12）m/s
風量范圍	（200~1400）m³/h
風洞類型	熱阻式直流低速風洞
試驗段尺寸	600mm（L）×400mm（W）×80mm（H）
風速傳感器	皮托管（L型）  皮托管系數：（0.997～1.003）
風量傳感器	矩陣測壓管  精度0.1%FS
阻力測試傳感器	差壓變送器  精度0.1%FS
溫度傳感器	溫度變送器（16個） 精度0.25%FS
溫度測量范圍	0~100℃
電源	AC220V 600W
整體尺寸	1950mm（L）×595mm（W）×405mm（H）

GTI熱阻測試風洞MODEL X5609
